Trayectoria: de los moldes de escayola al primer caso

2021 · Primeros prototipos

Moldes impresos en 3D para fabricar fémures de escayola

Hospital Universitario Virgen del Rocío, Sevilla. La idea: 3D para el molde y escayola (mantenimiento del hospital) para la pieza. Diseños: fémur proximal y distal, piezas centrales y clip de unión.

El molde funcionaba, el proceso no: colada manual (sargentos, bridas y mezcla a mano; mancha, laborioso), desmoldeado laborioso y no reproducible fácilmente, y piezas rotas: el fémur se fractura al sacarlo.

Lo que aprendimos: había que simplificar el proceso, y hay ayuda e interés en mejorarlo.

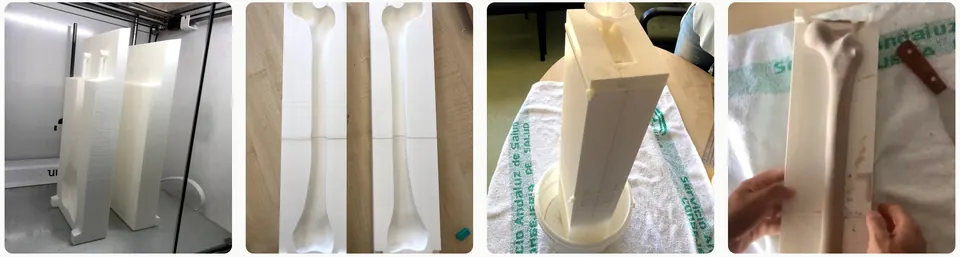

Cuatro fotografías: impresión del molde, las dos mitades del molde, colada de escayola y fémur de escayola.

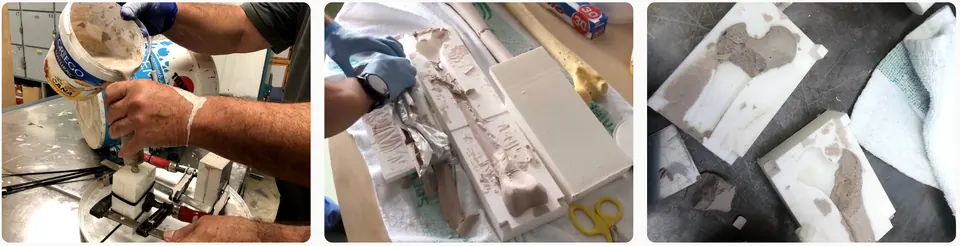

Tres fotografías de los problemas: colada manual de la escayola, desmoldeado laborioso y piezas rotas.

Septiembre 2025 · TFG

«Desarrollo de prótesis óseas para pacientes donantes»

Trabajo fin de grado de Carmen García Vizcaíno (Grado en Ingeniería en Diseño Industrial y Desarrollo del Producto, UCA, 2025). Dirigido por Daniel Moreno Nieto y Pedro Burgos Pintos (Universidad de Cádiz); tutor: Pablo Andrés Cano.

Imprimir el hueso, no el molde: PLA en impresora FDM, diseño modular con anillos y rediseño simétrico para uso bilateral.

Flujo técnico

Segmentación3D Slicer
Diseño CADSolidWorks
Corrección de mallaMeshmixer
LaminadoCura
FabricaciónFDM

Mayo 2026 · Primer caso

Primer caso de uso en el HUPM

Donante osteotendinoso, fémur y tibia con el kit.

≈1 min

para montar y colocar el kit (reconstruir).

Equipo extractor

Destacó la rapidez y lo fácil que resulta reconstruir.

Imágenes con autorización · Coordinación de Trasplantes y Unidad 3D, HUPM / INiBICA. Las imágenes del caso se muestran difuminadas: pulsa sobre ellas para verlas.

Colocación (vídeo)
